Дефлегматор серии ХД/3 с разъёмом CLAMP 3.0" (DN76)

Дефлегматор из комплекта оборудования серии ХД/3. Полная конденсация паров до мощности 2.750 Вт (по спирту), до 3500 Вт при перегонке браги (можно использовать в качестве дистиллятора). Соединение с колонной - Clamp 3,0". Дефлегматор предназначен для конденсации поступающих в него из колонны (или из куба, в режиме дистилляции) паров. После конденсации жидкость (флегма) частично возвращается в колонну для ее нормальной работы, а частично выводится в приемник продукта. Пропорции такого возврата/отбора в разных режимах работы выбираются оператором – это разделение потоков и является необходимым условием нормальной работы колонны.

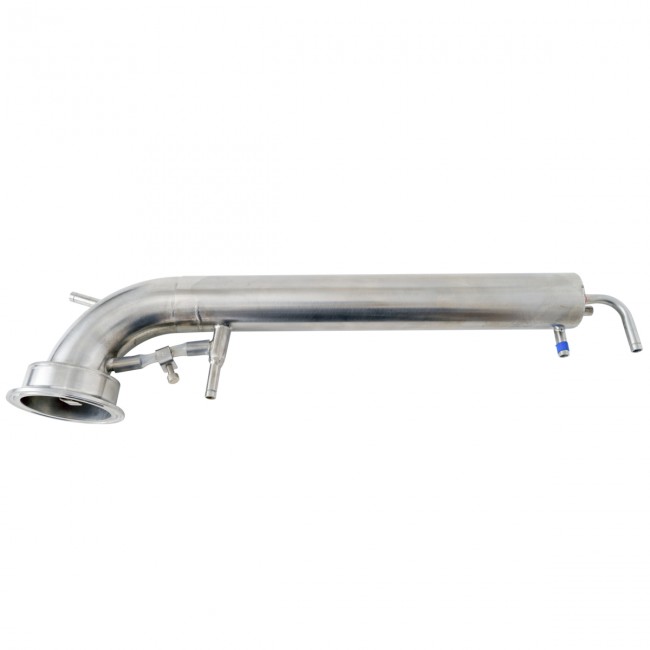

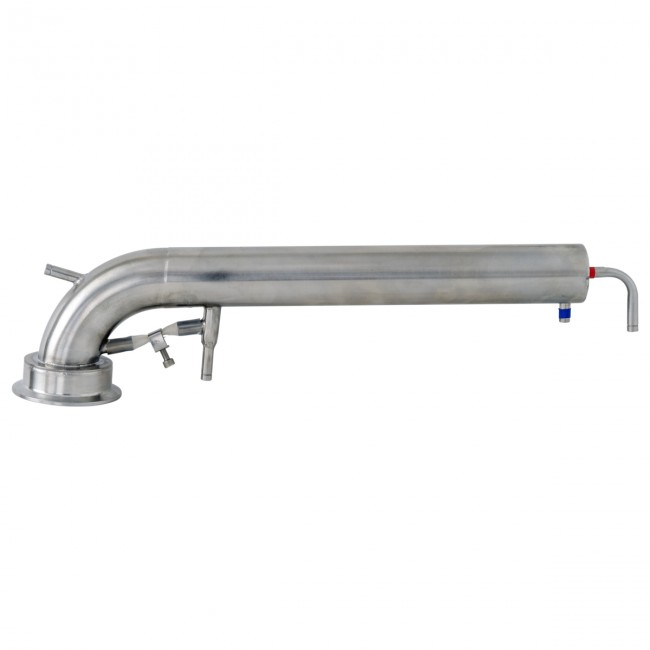

Общий вид дефлегматора, а также его «рабочее положение», в сборе с холодильником доохлаждения продукта, установленным на царгу, показаны на фотографиях. В серии ХД/3 дефлегматор выполнен таким образом, что, кроме работы в составе ректификационной колонны, его можно использовать для дистилляции браги. В этом режиме он устанавливается непосредственно на куб. СС, после конденсации и доохлаждения в прямоточнике, отводится в приемник продукта. При дистилляции с помощью НБК дефлегматор устанавливается на нее, и СС отводится аналогичным образом.

Устройство оснащено трубкой связи с атмосферой (ТСА), которая должна быть всегда открыта. Запрещается глушить, закольцовывать указанный выход!
